🛠️ 도구 · 배치
D배치 도구 — 빈 곳을 클릭하면 아이템을 추가합니다.
V이동 도구 — 기존 아이템을 드래그해 위치만 바꿉니다(추가 안 함).
기준 선택 후 Shift배치 도구에서 아이템 하나를 고르고 Shift를 누르면 정렬선(점선)이 떠요 — 그 줄에 맞춰 클릭하면 같은 가로·세로로 나란히 배치. (복도 일렬 배치)
💡 상단 툴바의 배치 / 이동 버튼과 같아요. 방금 찍은 아이템이 기준이 되니 Shift+클릭을 반복하면 계속 줄맞춰 찍혀요. 문자·숫자 입력칸에 커서가 있을 때는 동작하지 않습니다.
🖱️ 선택하기
클릭아이템 하나를 선택합니다.
Shift+클릭선택에 추가. 이미 선택된 걸 다시 누르면 빼기.
빈 곳 드래그박스(마퀴)를 그려 그 안의 아이템을 한 번에 선택. (팻말이 걸려도 선택)
Shift+드래그마퀴로 기존 선택에 추가.
Ctrl+A도면의 전체 선택. (잠금·숨김은 제외)
Esc선택 해제.
💡 오른쪽 레이어의 네모 아이콘으로 종류별·전체를 눌러 선택할 수 있어요. 아이템 하나를 고르면 오른쪽 아래 속성에 "이 종류 전체 선택" 버튼도 나옵니다. 잠금·숨김된 아이템은 선택되지 않습니다.
✥ 이동 · 미세 조정
드래그마커를 잡아 위치를 옮깁니다. (팻말이 아니라 마커를 잡으세요)
←↑↓→한 칸(약 2px)씩 미세 이동.
Shift+←↑↓→크게(약 15px) 이동.
💡 여러 개를 선택한 상태에서 드래그·화살표를 쓰면 함께 움직입니다. 이동 시 다른 아이템 중심에 자동으로 줄이 맞춰져요(툴바 정렬에서 끄기·전체·같은 종류 선택). Alt를 누른 채 드래그하면 이제 복제돼요 → 아래 편집·복제 참고.
↻ 회전
회전 핸들 드래그자유 회전. Shift를 누르면 15° 스냅.
속성 − / +오른쪽 아래 속성 패널에서 1°씩 회전. 0° 버튼으로 초기화.
💡 PageUp / PageDown은 이제 도면 넘기기예요(아래 화면 보기 참고).
🎯 핸들로 직접 조작
개체 모서리 드래그이미지·텍스트 개체의 8점 핸들로 크기 조절. (회전 상태도 반영)
지시선 삼각형개체 지시선(리더선)의 출발 변(상·하·좌·우)을 바꿔요.
지시선 구간점 드래그지시선 꺾임을 자유롭게 조절. (수평·수직 유지)
자물쇠 클릭아이템을 잠금 / 해제 — 잠그면 이동·삭제에서 보호돼요.
💡 이 핸들들은 아이템을 선택하면 나타나요. 크기·지시선 핸들은 이미지·텍스트 개체 전용이고, 일반 심볼은 마커를 잡아 옮깁니다.
✂️ 편집 · 복제
Delete / Backspace선택한 아이템 삭제. (Ctrl+Z로 복구)
Alt+드래그선택 후 alt키를 누른 상태에서 원하는 지점에 선택한 아이템을 복사합니다. (일러스트-파워포인트와 동일)
Alt+Shift+드래그복제하되 상하좌우 일직선으로만 — 같은 줄에 나란히.
Ctrl+C / V복사 · 붙여넣기. 다른 도면·다른 프로젝트에도 붙일 수 있어요.
💡 Alt 복제는 누른 채 마우스를 떼야 돼요 — 떼기 전에 Alt를 놓으면 그냥 이동입니다. 여러 개를 선택하면 전부 복제. Ctrl+V로 붙여넣으면 태그 번호는 그 도면 기준으로 다시 매겨지고, 없던 종류는 카탈로그에 자동 추가됩니다.
🗂 쌓임 순서 (겹칠 때 누가 위로)
Ctrl+]선택한 개체를 한 단계 앞으로.
Ctrl+[한 단계 뒤로.
Ctrl+Shift+]맨 앞으로 — 인덱스·아이템 리스트·양식보다도 위로 올라옵니다.
Ctrl+Shift+[맨 뒤로 — 도면보다도 아래로 깔립니다.
마스터 Alt+클릭겹친 자리에서 한 겹씩 아래 개체를 번갈아 선택 — 맨 아래까지 가면 다시 맨 위로 돌아옵니다. 위 개체에 완전히 덮여 클릭이 안 되는 것을 고르는 방법입니다. (마스터 페이지 편집 전용)
💡 이미지·텍스트 개체를 하나 고르면 오른쪽 속성 맨 위에 순서 줄과 네 개의 버튼이 나와요. 그 줄이 지금 무엇의 위·아래에 있는지 알려주니, 겹치는 게 없어 화면이 그대로여도 조작이 먹혔는지 알 수 있습니다. 마스터 페이지 편집에서도 같은 버튼·같은 단축키로 양식 요소와 도면·리스트·인덱스 영역의 순서를 바꿉니다.
↶ 되돌리기
Ctrl+Z실행취소.
Ctrl+Shift+Z다시 실행.
Ctrl+Y다시 실행 (같은 기능).
🔍 화면 보기
Ctrl+F아이템 검색 — 번호·코드·이름으로 찾아 화면 가운데로 이동.
마우스 휠커서 위치 기준 확대 / 축소.
Space+드래그화면 이동(핸드툴) — Space를 누르면 커서가 손 모양으로 바뀝니다. 마우스 중간 버튼 드래그도 동일.
PageUp / PageDown이전 / 다음 도면으로 넘기기. (2D·ISO·발표 공통)
화면맞춤도면 전체가 보이게 한 번에 맞춤.

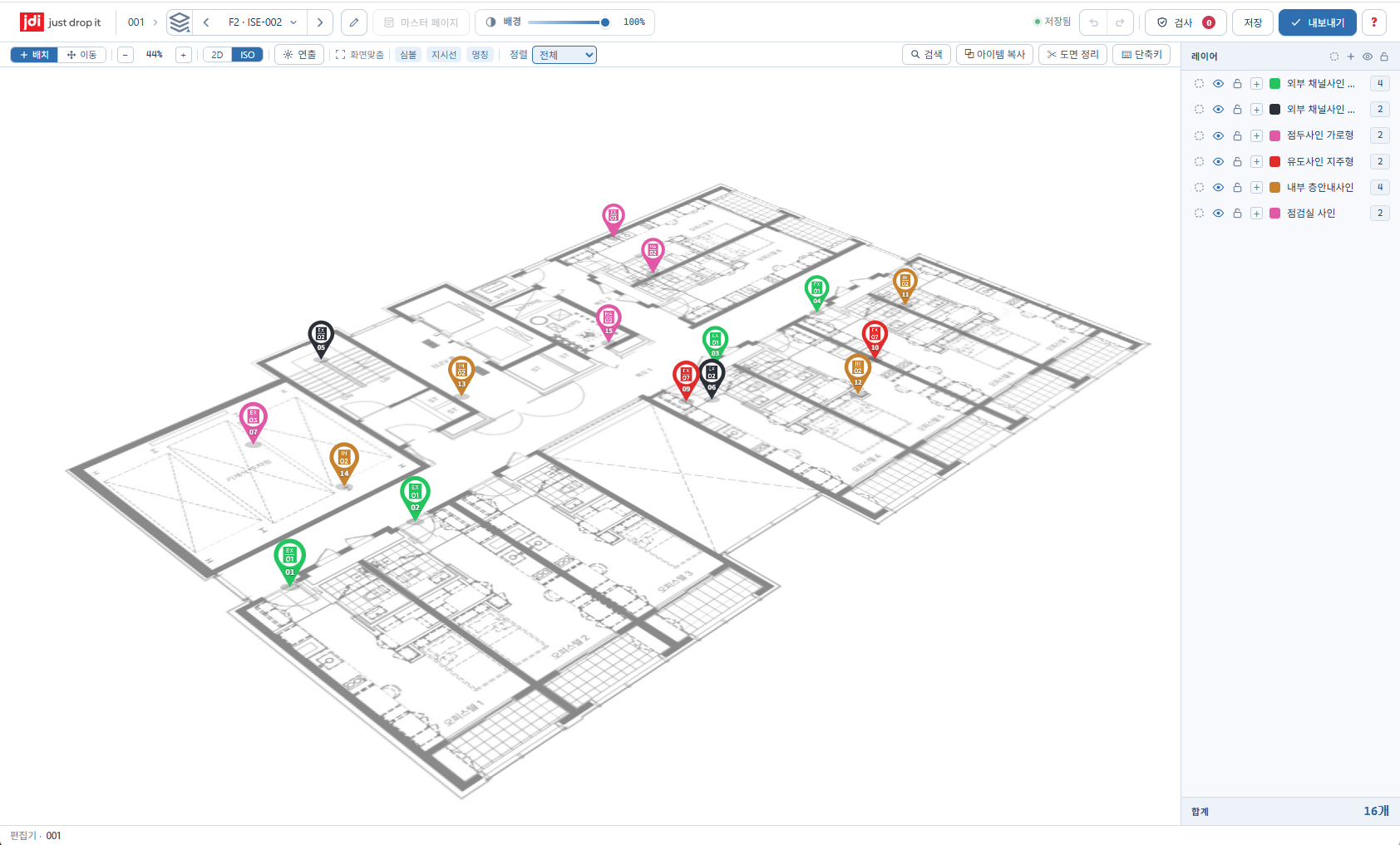

🧭 ISO(입체) 보기 · 프레젠테이션
3 / 2ISO 보기 켜기 / 2D로 복귀. (Esc로도 복귀)
ISO 중 드래그도면을 회전(턴테이블). 휠=확대·축소, Space·중간버튼=화면 이동.
ISO 중 Shift+드래그내려다보는 각도(부감) 조절 — 위아래로 끌수록 더 비스듬히부터 거의 수직까지 기울입니다.
P프레젠테이션 — 2D·ISO 어느 화면에서든 툴바·패널 없이 도면만 전체화면. 다시 P 또는 Esc로 나가기.
💡 발표 중에는 아이템을 클릭해 짚을 수만 있습니다.
